 FB09G固体镶嵌青铜卷制轴承
材料组织 MATERIAL STRUCTURE

基本特性
FB09G固体镶嵌青铜卷制轴承是以青铜材料为基体,表面埋入特殊固体润滑剂卷制而成,由于以延伸率较高的铜合金材料作为基体,所以可以制成特薄的卷制轴套,再加上理想的填充材料为耐磨剂,因此适用于汽车传动轴内作为耐磨的轴套使用,也可以在无油润滑的其它场合使用。
  主要参数 TECHNICAL DATE
最大承载
静承载
120N/mm2

硬度
HB 90-120

动承载
40N/mm2

延伸率
40%
最高线速度

2m/s

使用温度
-100℃~+200℃
最大PV

2.8N/mm2.m/s

摩擦系数
0.01~0.05
抗拉强度

450N/mm2

导热系数
60W(m.K)-1
屈服强度

250N/mm2

线膨胀系数
12x10-6K
  应用特点 APPLICATION CHARACTER
1.无给油润滑或少给油润滑;
2.高负荷、低速度耐发挥高性能,中速时优于其它轴承;
3.适用于油膜形成困难的往复、摇摆运动频繁起动停止的部位;
4.在运转过程中能形成润滑垫转移,起到保护对摩擦作作,无咬转现象,并增加润滑性;
5.能使机械减少振动,降低噪音,防止环境污染,减少机器保养次数;
6.薄壁结构,质量轻, 可减小机械体积,与JDB-650轴套价格相比节约成本;
7.特别适用于高温,或无法加油及加油非常困难的场合;
8.该产品已应用,汽车启动电机、升降机、吊车及治金机械等

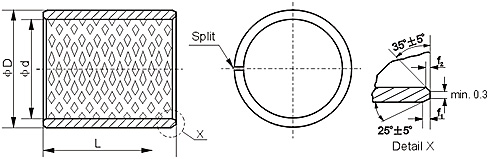

FB09G 标准轴承尺寸



d
D
f1
f2
0
    -0.40
10
15
20
25
30
35
40
50
60
70
80
90
100
10
12

0.5









0.3

1010
1015

1020










12
14
1210

1215

1220










14
16

1410

1415

1420

1425









15
17
1510

1515

1520
1525









16
18
1610
1615

1620

1625









18
20

1810

1815

1820

1825









20
23
0.8




0.4





2010

2015

2020

2025









22
25
2210

2215

2220
2225

2230








24
27

2415
2420

2425
2430








25
28


2515

2520

2525
2530








28
31


2815

2820

2825
2830








30
34
1.0



0.6





3015

3020

3025
3030

3035

3040






32
36


3215

3220

3225

3230

3235

3240






35
39


3515

3520
3025
3530

3535

3540






40
44



4020

4025

4030
4035

4040

4050





45
50

1.2





0.8









4520

4525
4530

4535

4540

4550





50
55



5020
5025

5030

5035

5040

5050

5060




55
60


5520
5525
5530

5535

5540

5550

5560




60
65




6025

6030

6035

6040

6050
6060

6070



65
70





6530

6535

6540

6550

6560

6570



70
75





7030

7035

7040

7050
7060
7070

7080


75
80




7530

7535

7540

7550

7560

7570

7580


80
85

1.4





0.8











8030

8035
8040
8050

8060

8070

8080


85
90





8530

8535

8540

8550

8560

8570

8580

8590

90
95




9030

9035

9040

9050

9060
9070
9080

9090

95
100







9540
9550

9560
9570
FB9580
9590
95100
100
105







10050
10060

10070

10080

10090
100100
105
110








10550

10560

10570

10580

10590
105100
110
115








11050
11060

11070

11080

11090

110100
d
D
f1
f2
0
         -0.40
25
30
35
40
50
60
70
80
90
100
115
120
1.4
0.8





11550

11560

11570

11580

11590

115110
120
125






12060
12070
12080
12090

120110
125
130






12560
12570
12580

12590

125110
130
135






13060

13070
13080

13090

130110
135
140






13560

13570
13580
13590
135110
140
145





14060
14070

14080

14090

140110
145
150






14560

14570

14580
14590
145110
150
155






15060

15070

15080
15090

150110
155
160






15560

15570
15580
15590

155110
160
165





16060
16070

16080

16090

160110
165
170






16560

16570

16580
16590

165110
170
175






17060

17070
17080
17090

170110
175
180






17560

17570

17580

17590
175110
180
185






18060

18070

18080
18090

180110
185
190






18560

18570
18580

18590

185110
190
195






19060

19070

19080

19090
190110
195
200






19560

19570
19580
19590

195110
200
205






20060

20070
20080

20090

200110
