JF800双金属轴承

JF-800 　双金属轴承

金相组织图分析
技术参数
合金层材料　　CuPb10Sn10 或 CuSn6Zn6Pb3 最大承载压力　　　65N/mm2　最高使用温度　260 摄氏度合金层硬度　　(70~100)HB
应用特点：
JF-800双金属轴承，是以低碳钢板为基体材料，表面烧结CuPb10Sn10或CuSn6Zn6Pb3材料的钢铜合金产品。该产品是双合金轴承中承载能力最强的一种，重型车的平衡桥衬套，均使用该产品。它是一种用途很广的高载何低速运动轴承。

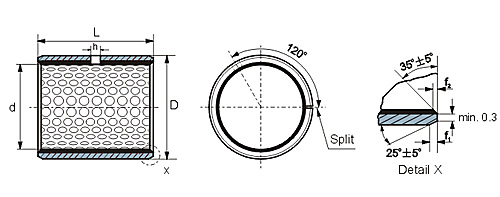

JF800 Metric cylindrical bushes

d	D	相配轴径公差( h8)	相配座孔公差(H7)	压入H7座孔内径公差	Wall thickness 壁厚		注油孔	f₁	f₂	L ⁰ ^-0.40
d	D	相配轴径公差( h8)	相配座孔公差(H7)	压入H7座孔内径公差	min	max	注油孔	f₁	f₂	10	15	20	25	30	40	50	60
10	12	10_-0.022	12^+0.018	+0.148 +0.010	0.995	0.935	4	0.5	0.3	1010	1015	1020
12	14	12_-0.027	14^+0.018							1210	1215	1220
14	16	14_-0.027	16^+0.018							1410	1415	1420
15	17	15_-0.027	17^+0.018							1510	1515	1520
16	18	16_-0.027	18^+0.018					0.8	0.4	1610	1615	1620
18	20	18_-0.027	20^+0.021	+0.151 +0.010						1810	1815	1820	1820
20	23	20_-0.033	23^+0.021	+0.181 +0.020	1.490	1.430				2010	2015	2020	2020
22	25	22_-0.033	25^+0.021				6			2210	2215	2220	2220
24	27	24_-0.033	27^+0.021					1.0	0.5	2410	2415	2420	2420	2430
25	28	25_-0.033	28^+0.021								2515	2520	2520	2530
26	30	26_-0.033	30^+0.021	+0.205 +0.030	1.980	1.920					2615	2620	2620	2630
28	32	28_-0.033	32^+0.025								2815	2820	2820	2830	2840
30	34	30_-0.033	34^+0.025					1.2	0.6		3015	3020	3020	3030	3040
32	36	32_-0.039	36^+0.025								3215	3220	3220	3230	3240
35	39	35_-0.039	39^+0.025									3520	3520	3530	3540	3550
38	42	38_-0.039	42^+0.025				8					3820	3820	3830	3840	3850
40	44	40_-0.039	44^+0.025				8					4020	4020	4030	4040	4050

d	D	相配轴径公差（h8）	相配座孔公差（H7）	压入H7座孔内径公差	Wall thickness 壁厚		注油孔	f₁	f₂	L ⁰ ^-0.40
d	D	相配轴径公差（h8）	相配座孔公差（H7）	压入H7座孔内径公差	min	max	注油孔	f₁	f₂	25	30	40	50	60	80	90	100
45	50	45_-0.039	50^+0.025	+0.205 +0.030	2.460	2.400	8	1.5	1.0	4525	4530	4540	4550
50	55	50_-0.039	55^+0.030	+0.210 +0.030							5030	5040	5050	5060
55	60	55_-0.046	60^+0.030								5530	5540	5550	5560
60	65	60_-0.046	65^+0.030								6030	6040	6050	6060
65	70	65_-0.046	70^+0.030								6530	6540	6550	6560
70	75	70_-0.046	75^+0.030								7030	7040	7050	7060	7080
75	80	75_-0.046	80^+0.030				9.5				7530	7540	7550	7560
80	85	80_-0.046	85^+0.035	+0.215 +0.030								8040	8050	8060	8080
85	90	85_-0.054	90^+0.035								8530		8550	8560	8580		85100
90	95	90_-0.054	95^+0.035										9050	9060	9080		90100
95	100	95_-0.054	100^+0.035											9060	9080	9090	90100
100	105	100_-0.054	105^+0.035											10060	10080	10090	100100
105	110	105_-0.054	110^+0.035											10560	10580		105100
110	115	110_-0.054	115^+0.035											11060	11080		110100
115	120	115_-0.054	120^+0.035										11550		11580
120	125	120_-0.054	125^+0.040	+0.220 +0.030									12050	12060			120100
125	130	125_-0.063	130^+0.040														125100
130	135	130_-0.063	135^+0.040											13060			130100
135	140	135_-0.063	140^+0.040											13560	13580
140	145	140_-0.063	145^+0.040											14060	14080		140100
150	155	150_-0.063	155^+0.040											15060	15080		150100
