SF-2Y 边界润滑无铅轴承
材料组织 MATERIAL STRUCTURE
1. 改性聚甲醛(POM)0.3~0.5mm, 具有很高的耐磨性能,甚至在瞬间缺油的情况下也具有较低的摩擦系数。轴承表面有排布规律的带有螺旋角度的储油坑,装配时,必须涂满润滑油脂。
2. 铜粉层0.2~0.3mm,具有很好的承载能力和耐磨性,良好的导热性能可及时转移轴承运作过程中产生的热量。复合材料可渗入到铜粉球的间隙中,提高了结合强度。
3. 低碳钢0.4~2.2mm,提高轴承的承载能力和热转移作用。
4. 铜/锡电镀层,铜镀层0.008mm,锡镀层0.005mm,使轴承有很好的耐腐蚀功能。
主要参数 TECHNICAL DATE
最大承载
静承载
250N/mm2
使用温度
-40℃~+130℃
低速运转
140N/mm2
最大线速度
脂润滑
2m/s
旋转、摇摆运动
70N/mm2
持续给油
5m/s
最大PV值
2.8N/mm2.m/s
导热系数
4W(m.K)-1
线膨胀系数
11x10-6K
摩擦系数
0.05~0.20
应用特点 APPLICATION CHARACTER
特别适用于重载低速下的旋转运动,摇摆运动以及经常在载荷下启闭而不易形成流体润滑的部位;在边界润滑条件下可以长期使用而不用加油保养,而过程中加油可使轴承的使用寿命得以更多的延长;其表面的塑料层在轴套成型加工时可留有一定的余量,压入开孔后可自行加工,以达到更好的装配尺寸。
目前主要运用于冶金机械、矿山机械、水利机械、汽车底盘、建筑机械、农用机械、轧钢机械等。

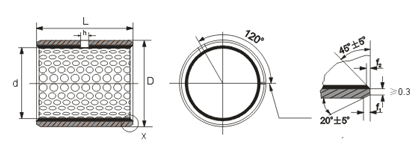

SF-2Y系列轴承标准尺寸
Unit(单位):mm
d
D
轴径
座孔H7
壁厚
h油孔
f
1
f
2
L
0
-0.40
最小
最大
10
15
20
25
30
35
40
45
50
60
10
12
10
-0.022
12
+0.018
0.955
0.980
4
0.6
0.3
1010
1015
1020
12
14
12
-0.027
14
+0.018
1210
1215
1220
14
16
14
-0.027
16
+0.018
1415
1420
15
17
15
-0.027
17
+0.018
1515
1520
1525
16
18
16
-0.027
18
+0.018
1615
1620
1625
18
20
18
-0.027
20
+0.021
1815
1820
1825
20
23
20
-0.033
23
+0.021
1.445
1.475
0.6
0.4
2015
2020
2025
2030
22
25
22
-0.033
25
+0.021
2215
2225
25
28
25
-0.033
28
+0.021
6
2515
2520
2525
2530
28
32
28
-0.033
32
+0.025
1.935
1.970
1.2
0.4
2820
2830
30
34
30
-0.033
34
+0.025
3020
3025
3030
3035
3040
35
39
35
-0.039
39
+0.025
3520
3530
3535
3540
40
44
40
-0.039
44
+0.025
8
4020
4030
4035
4040
4050
45
50
45
-0.039
50
+0.025
2.415
2.460
1.8
0.6
4520
4530
4540
4545
4550
50
55
50
-0.039
55
+0.030
5030
5040
5050
5060
55
60
55
-0.046
60
+0.030
5530
5540
5550
5560
60
65
60
-0.046
65
+0.030
6030
6040
6050
6060
